Карбюратор солекс – теория и практика

Карбюратор солекс не имеет принципиальных отличий от других устройств подобного типа. Рассмотрим конструктивные особенности.

Карбюратором называют устройство для приготовления смеси топлива с воздухом необходимой для работы мотора. Процесс частичного испарения бензина и перемешивания его с воздухом именуется карбюрацией потому это устройство назвали именно так.

Виды смесей

Нормальная (масса бензина к воздуху в соотношении 1/15) топливо в такой пропорции с воздухом сгорает без остатка. Мотор, работающий на такой смеси, показывает хорошую экономичность и выдает достаточную мощность.Обедненная (масса бензина и воздуха в соотношении меньшем 115, но не менее 1/17). Двигателя работающий на такой смеси наиболее экономичен, но не развевает максимальной мощности.Бедная (бензин с воздухом в пропорции меньше 1/17 по массе). По причине малой отдаваемой мощности двигатель работает на такой смеси неустойчиво и не экономично. Смесь в пропорции менее 1/19 не воспламеняется от искры поэтому мотор на ней работать не может.Обогащенная (бензин с воздухом в пропорции большей 1/15, но меньшей 1/13). Двигатель работая на этой смеси расходует много топлива, но выдает максимальную мощность.Богатая (соотношение бензин / воздух более 1/13). Недостаток кислорода не допускает сгорания топлива без остатка. Работа мотора на ней не экономична, осложнена перебоями и не допускает достижения максимальной мощности.Переобогащенная (содержание бензина в воздух больше чем 1:5). Не поджигается от искры из-за недостатка кислорода. Двигателя на ней работать не может.

Режимы работы двигателя

Пуск холодного двигателя. В этом режиме распыленное топливо частично оседает на внутренней поверхности впускного коллектора, испарившееся же попав в цилиндр, частично конденсируется на его стенках. Поэтому для надежного пуска необходима переобогащенная смесь.Холостой ход. Частота вращения коленвала в этом режиме невысока, а дроссельные заслонки практически полностью закрыты, поэтому вентиляция камер сгорания не так хороша как при работе на более высоких оборотах. Из-за чего к моменту воспламенения смесь сильно разбавлена продуктами горения. Потому для бесперебойной работы требуется обогащенная смесь.Режим частичных нагрузок. Когда от мотора не требуется полной отдачи мощности. Открытие заслонок не максимальное, но вентиляция цилиндров достаточно хорошая. Для нормальной работы достаточно обедненной смеси. По отношению выдаваемой мощности к расходу горючего является наилучшим.Режим полной нагрузки. Когда от мотора нужна почти полная отдача мощности. Происходит на высоких оборотах при полностью открытых дроссельных заслонках. Требует обогащенною смесь, имеющую высокую скорость сгорания.Режим резкого увеличения нагрузки. Двигатель работает в этом режиме, к примеру, при разгоне машины. Требует обогащенную смесь. Из-за инертности образования смеси для более плавного перехода на режим необходимо вспомогательное краткосрочное обогащение смеси.

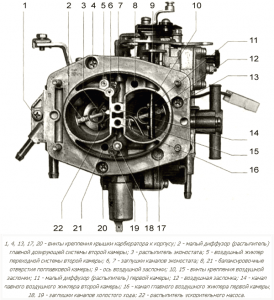

Системы из которых состоит карбюратор

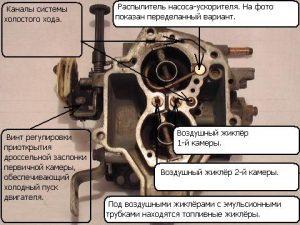

Сбалансированная поплавковая камера. Предназначена для точного поддержания заданного уровня топлива, что обеспечивает постоянство давления бензина, поступающего через калиброванные отверстия (жиклеры) в дозирующие системы. Ее пространство выше уровня топлива соединяется с горловиной, в которую поступает воздушный поток. Это выравнивает давление воздуха, поступающего в карбюратор, и в поплавковой камере для уменьшения влияния загрязнения воздушного фильтра на обогащение смеси. Устройство поддержания постоянного уровня топлива состоит из поплавков и клапана.Система холостого хода и переходных режимов. Работает при закрытых или немного приоткрытых дроссельных заслонках на малых оборотах двигателя то есть тогда когда главная дозирующая система работать из-за малого разрежения не может.Ускорительный насос. Впрыскивает топливо при резком открытии дроссельной заслонки для переобогащенная смеси с целью более плавного перехода на режим резкого увеличения нагрузки. Устройство имеет механический привод от дроссельной заслонки.Система пуска. Пуск двигателя происходит при небольшой частоте вращения коленвала и невысокой температуре поэтому чтобы запуск был стабильным нужна переобогащенная смесь. Для ее приготовления закрывается воздушная заслонка и приоткрывается дроссельная. После того как двигатель запустился частота вращения коленвала увеличивается; теперь чтобы двигатель не заглох от переобогащения смеси нужно приоткрыть воздушную заслонку это делается посредством тяги за счет усилия диафрагмы под воздействием разряжения в главной дозирующей системе.

Экономайзер мощностных режимов. Устройство обогащает смесь в режиме полной нагрузки для развития двигателем максимальной мощности. На «солексе» имеет пневматический привод. При не полностью открытой дроссельной заслонке разряжение под ней через канал воздействует на диафрагму и та, сжимая пружину, отводит толкатель от шарика клапана. При полностью открытой заслонке разряжение падает и перестает удерживать пружину сжатой и она через толкатель открывает шариковый клапан, который добавляет топливо в смесительную камеру, минуя главную дозирующую систему.Эконостат. Берет горючее через жиклер из поплавковой камеры и подает в выходное отверстие распылителя, расположенное в зоне низкого разряжения, поэтому он работает только на больших оборотах при полностью открытой дроссельной заслонке когда двигателю требуется обогащение смеси для достижения максимальной мощности.

Часто встречающиеся проблемы и их устранение

Карбюратор солекс, устанавливающийся на автомобилях семейства ВАЗ, старый добрый ДААЗ-2108, в процессе работы может приобрести неисправности с такими проявлениями:

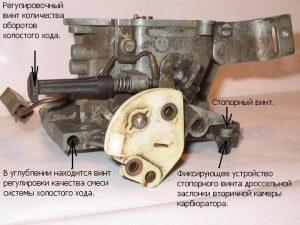

Двигатель глохнет на холостом ходу или работает с нестабильной частотой вращения коленвала. Такая неисправность нередко бывает вызвана засорением топливного жиклера холостого хода, который мы видим когда выворачиваем электроклапан. Увидеть соринку обычно не удается поэтому жиклер нужно вынуть из клапана и просто продуть воздухом. Иногда эта неисправность бывает вызвана выходом из строя блока управления клапаном. Проверить его можно, подав на разъем клапана, питание при помощи отрезка провода. Если холостые обороты восстановятся, то блок управления ― неисправен.

«Провал» при резком нажатии педали акселератора. Устройство неисправности обычно заключается либо в разрыве диафрагмы ускорительного насоса, либо в засорении его распылителей.

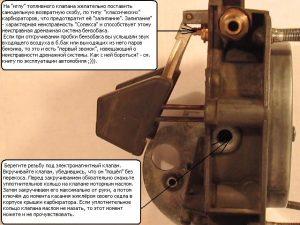

Большой расход топлива в сочетании с неустойчивым холостым ходом часто бывает из-за переполнения поплавковой камеры вследствие негерметичности игольчатого клапана. Устройство клапана бывает двух видов: с притертой иглой и с резиновым запорным наконечником. Самый простой способ решения проблемы подходящий для клапана, имеющего любое устройство ― это его замена новым (они взаимозаменяемы).
