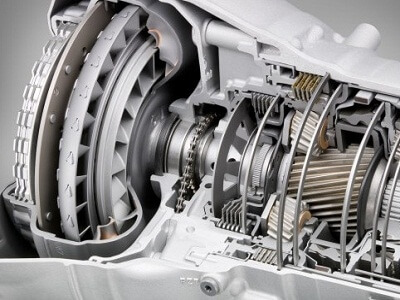

Неисправности гидротрансформатора АКПП

Гидротрансформатор (ГДТ) – агрегат, выполняющий функцию связующего звена между АКПП и двигателем автомобиля. Гидротрансформатор предназначен для плавного бесступенчатого изменения крутящего момента и передачи его на ведущие колеса автомобиля.

Гидромеханическая АКПП с гидротрансформатором является надежным и проверенным временем решением, однако со временем могут возникать различные неполадки. При этом важно понимать, за что отвечает гидротрансформатор в АКПП, а также какие проблемы возникают с данным узлом во время эксплуатации.

За что отвечает гидротрансформатор в автомат коробке

Гидротрансформатор характерен для двух типов коробок передач: АКПП и вариатор CVT. Фактически, гидротрансформатор АКПП является сцеплением, соединяя трансмиссию и двигатель. При этом ГДТ преобразует крутящий момент, обеспечивая плавность переключения передач.

Современные гидротрансформаторы под управлением ЭБУ «следят» за давлением рабочей жидкости, частотой и правильностью вращения лопастей, а также другими параметрами.

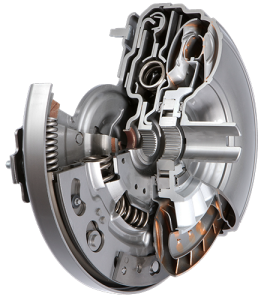

Что касается устройства гидротрансформатора, корпус ГДТ смонтирован в картере гидромеханической передачи и получает привод на шестерни согласующего редуктора. Гидротрансформатор включает в себя четыре основных элемента.

• Насосное колесо, соединенное с шестерней и получающее привод от согласующего редуктора и корпуса гидротрансформатора.
• Турбинное колесо, жестко закрепленное на фланце турбинного вала, являющиеся одновременно ведущим элементом планетарной коробки передач.
• Статор, он же реактор, соединенный с осью, неподвижно закрепленной на картере через обгонную муфту свободного хода. Муфта имеет наружную обойму с фигурными заклинивающими пазами, к которым пружинками поджимаются ролики. Наружная обойма муфты жестко связана с реактором и вращается с ним как одно целое. Внутренняя обойма муфты установлена  на шлицах оси и подвижно закреплена в картере гидромеханической передачи.
• Механизм блокировки (фрикционные блокировки ГДТ). Этот узел состоит из корпуса, поршня с уплотнительными кольцами, крышки образующим вместе с поршнем полость заполняемую  маслом, ступицы жестко соединенной  с колесом и валом, двух ведущих стальных и трех ведомых металлокерамических дисков и корпуса, жестко скрепленного болтами с одной стороны с насосным колесом, а с другой с крышкой. Корпус имеет внутренние зубья для установки  ведущих дисков. Во фрикционе ведущие и ведомые диски  укладываются через один, причем первым к опорной поверхности укладывается  диск с металлокерамическим покрытием, имеющим внутренние зубья.

При работе гидротрансформатора лопаточная система реактора насосного и турбинного колес образует внутренний круг циркуляции, который заполнен маслом (жидкость ATF).

 ГДТ работает в трех режимах:

• режим трансформации крутящего момента;
• режим гидромуфты;
• режим блокировки;

Режим трансформации используется при старте машины с места, при разгоне или подъеме, а также при движении по бездорожью. При этом режиме работы ГДТ реактор неподвижен. Насосное колесо своими лопатками направляет потоки масла на лопатки турбинного колеса и приводит его в движение, но с относительно меньшей скоростью.

На выходе из лопаток турбинного колеса  потоки масла ударяются в неподвижные лопатки реактора. За счет реактивной силы потоков масла крутящий момент увеличивается.

В режиме гидромуфты, вследствие уменьшения нагрузки на турбинном валу, частота вращения турбинного и  насосного колес выравнивается. Реактор начинает вращаться в одном направлении  с турбинным и насосным колесами. Режим гидромуфты используется при движении автомобиля по ровным дорогам с определенной  скоростью.

Режим блокировки включается, как правило, после режимов гидромуфты  на всех передачах.  При переключении передач блокировка автоматически отключается.  В режиме блокировки  в полость бустера фрикционной блокировки  поступает жидкость АТФ.

Жидкость перемещает поршень, сжимает пакет дисков, жестко соединяя между собой турбинное и насосное колесо. В результате колеса начинают вращаться как одно целое. Режим блокировки включается при движении автомобиля по ровным дорогам  в целях уменьшения расхода топлива, на крутых спусках и т.д.

Основные неисправности и ремонт гидротрансформатора АКПП

Итак, проблемы гидротрансформатора АКПП могут возникать по разным причинам. Первые признаки неисправности  гидротрансформатора:

• небольшая пробуксовка при старте;
• ощущение вибраций при движении автомобиля;
• рывки во время переключения передач;
• невозможность включения режима блокировки.

Что касается причин неисправности гидротрансформатора АКПП и способов их решения, в списке основных следует выделить:

• Износ подшипников (опорных или промежуточных, между турбиной и насосом). При работе трансмиссии автомобиля без нагрузок  слышен небольшой механический шум, который  по мере увеличения скорости  автомобиля пропадает.  Проблему устраняют разборкой, дефектовкой или заменой изношенных подшипников.
• Потеря свойств трансмиссионного масла, загрязнение масляного фильтра. При движении автомобиля на высоких скоростях появляются вибрации, которые со временем увеличиваются практически во всех режимах движения автомобиля. Неисправность устраняют путем замены масляного фильтра и трансмиссионного масла.

  Износ обгонной муфты. Перестает работать реактор гидротрансформатора, вследствие чего увеличение крутящего момента не происходит и, соответственно, падает динамика набора скорости. Неисправность устраняют заменой обгонной муфты.

• Обрыв шлицевого соединения турбинного колеса с валом АКПП. Автомобиль прекращает движение, поскольку крутящий момент от ДВС на коробку просто не передается. Проблему решают путем восстановления шлицевого соединения или замены гидротрансформатора.

  Рекомендуем также прочитать статью о том, какую автоматическую коробку лучше выбрать, автомат, робот или вариатор. Из этой статьи вы узнаете о преимуществах и недостатках различных типов автоматических трансмиссий.

• Разрушение лопастей колес или реактора. Во время движения автомобиля характерно появление громкого металлического скрежета и стука. В этом случае проблему решают путем  замены поврежденных составляющих или всего узла в сборе.
• Перегрев. Эта проблема может возникнуть из-за так называемого «масляного голодания», либо по причине засорения системы охлаждения АКПП. В этом случае требуется очистка радиатора, фильтров. Также необходима полная замена трансмиссионной жидкости.

Что в итоге

С учетом того, что гидротрансформатор технически состоит из целого ряда комплектующих, как и в случае с другими механическими узлами автомобиля с ГДТ также могут возникнуть проблемы.

При этом данный узел связывает ДВС и АКПП, а также передает крутящий момент на коробку. По этой причине неисправности гидротрансформатора напрямую связаны с корректной работой автоматической трансмиссии автомобиля.

Рекомендуем также прочитать статью о том, как устроена и работает автоматическая гидромеханическая коробка передач. Из этой статьи вы узнаете о том, какие основные элементы входят в конструкцию АКПП, а также на чем основан принцип работы коробки автомат.

Еще важно понимать, что гидротрансформатор является дорогостоящим элементом. Это значит, что появление признаков  поломки гидротрансформатора или сбои в его работе являются поводом для проведения диагностики АКПП. В противном случае игнорирование проблемы может привести как к полному выходу из строя самого гидротрансформатора, так и к повреждениям АКПП.
