Сборка внутреннего ШРУСа

Внимательная разборка незнакомых узлов и агрегатов – залог беспроблемной сборки. На практике не всегда получается уследить за всеми тонкостями и нюансами. К счастью, шарнир равно угловых скоростей нельзя назвать чрезмерно сложным узлом, поэтому, прочитав нашу статью и посмотрев прилагающиеся видео, вы будете знать, как собрать внутренний ШРУС.

Виды

В современных автомобилях для внутренних ШРУСов используется всего 2 вида конструкции.

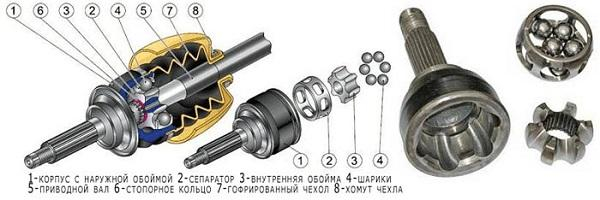

«Рцеппа» — применяется в подавляющем большинстве внешних гранат, а на некоторых автомобилях и в качестве внутреннего ШРУСа (к примеру, Фольксваген Транспортер Т4). Узел состоит из следующих частей: корпуса со шлицевой частью, входящей в ступицу колеса, сепаратора, обоймы, шариков и стопорного кольца.

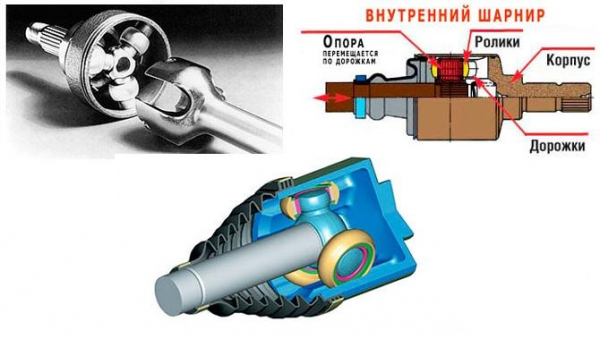

«Трипод» — трехшиповый шарнир, работающий в сравнительно небольших углах (до 25º). Тем не менее этого вполне достаточно для компенсации хода подвески, смещения силового агрегата и КПП в поворотах, при проезде неровностей, поэтому «Трипод» чаще всего используется для изготовления внутренних ШРУСов. Конструктивно состоит из корпуса, в котором выточены беговые дорожки, шарнира с роликами и стопорного кольца.

Рцеппа

В качестве примера возьмем внутренний шарнир равно угловых скоростей VW Transporter T4. Для того чтобы собрать шариковый ШРУС, вам нужно:

зафиксировать приводной вал в тисках;одеть на вал пыльник с металлическим щитом;установить ограничивающее кольцо;корпус с сепаратором и внутренней обоймой можно собрать отдельно. Необходимо одеть сепаратор на обойму и поместить ее внутрь корпуса. Затем, выворачивая обойму и сепаратор, закладывать по одному шарику. На видео показан процесс сборки зафиксированного в тисках ШРУСа. Изначально на приводной вал одевается обойма, сепаратор и корпус. Затем, также как и в предыдущем случае, поочередно в пазы вставляются шарики.

Трипод

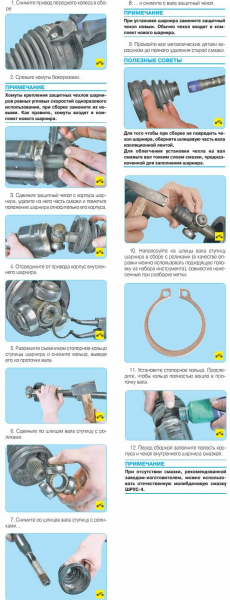

Собрать ШРУС триподного типа гораздо легче. Вам всего лишь необходимо:

заранее установить на приводной вал пыльник;одеть на шлицы шарнир с роликами;зафиксировать шарнир, установив стопорное кольцо (на приводном валу для него имеется проточка);обильно смазать все трущиеся пары;установить корпус;зафиксировать пыльники;вручную разработать механизм, сделав несколько оборотов в разные стороны.

Для наглядного представления предлагаем посмотреть видео сборки наружного и внутреннего ШРУСов.

Важные моменты при замене

Полезные советы, которые не только помогут собрать внутренний ШРУС правильно, но и продлить жизнь шарнирам равно угловых скоростей в целом.

Если вы вовремя заметили порванный пыльник и ШРУС до момента разборки еще не начал хрустеть, можно обойтись промывкой узла и заменой смазки.В качестве смазки нельзя использовать литол, солидол либо графитовую смазку. Допустима только специальная консистентная смазка для ШРУСов.Если вы разбирали старый ШРУС, чтобы промыть его и заменить смазку, пометьте месторасположение обоймы, сепаратора относительно корпуса. При снятии шарики раскладывайте так, чтобы затем установить их на свои родные места.Для промывки хорошо подойдет бензин, небольшая щетка и чистая ветошь.Заводские обжимные хомуты считаются одноразовыми. Если вы их устанавливаете повторно, будьте готовы к тому, что при вывороте колеса (особенно в мороз) пыльник может сорваться. В итоге установка новой либо промывка старой гранаты пойдет насмарку. Обжать такие хомуты можно тонкими плоскогубцами.

Сжимать и разжимать стопорные кольца удобнее всего специальными щипцами. Без них сборка и разборка может потребовать больше времени и нервов.
