Замена колодок Рено Логан: как поменять задние и передние тормозные колодки

Одним из условий безопасного движения любого транспортного средства является исправно и эффективно работающая тормозная система. При этом важной составляющей тормозной системы являются тормозные колодки (башмаки), взаимодействующие с тормозной поверхностью тормозного диска или барабана.

Поскольку колодки являются одним из важных рабочих элементов тормозной системы, необходимо следить за их состоянием, своевременно проводить ТО, качественно и правильно выполнять ремонтные работы.

На примере автомобиля Рено Логан рассмотрим, что представляют собой тормозные колодки, какие они бывают, а также как выполняется замена передних колодок Рено Логан и как поменять задние тормозные колодки Рено Логан.

Рено Логан: тормозные колодки, особенности и типы

Итак, именно колодки фактически создают тормозной момент, в результате чего замедляется вращение колес или колеса полностью блокируются. Таким образом, снижается скорость автомобиля или машина останавливается.

Передние и задние тормозные колодки Рено Логан представляют собой стальные пластины с фрикционными накладками, изготовленными из материала, обладающего повышенным коэффициентом трения, высокой теплоустойчивостью и износостойкостью.

Тормозная колодка — это деталь тормозной системы, которая подвержена высоким температурным нагрузкам и качество торможения напрямую зависит от состава фрикционных накладок.

На модель Логан устанавливаются:

• тормозные колодки Логан передние дискового типа;
• Рено Логан задние тормозные колодки барабанного типа;

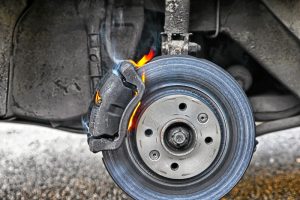

Фрикционные накладки на обоих типах колодок схожи по своему составу, поскольку выполняют одну и ту же функцию. На системе торможения дискового типа, тормозные  колодки на Логан передние (плоская форма) устанавливаются на тормозной диск снаружи, останавливая его путем сжатия с двух сторон за счет работы суппорта.

В барабанной системе торможения тормозные колодки задние Рено Логан (дугообразная форма) расположены внутри тормозных барабанов и останавливают вращение колеса путем распирания барабана.

Система торможения дискового типа имеет лучший коэффициент торможения на любой поверхности, однако подвержена большему износу фрикционных накладок тормозных колодок, а также тормозного диска.

В свою очередь, тормоза барабанного типа имеют худший коэффициент торможения, но при этом тормозные колодки, установленные в барабанах, имеют гораздо более длительный срок эксплуатации.

Обратите внимание, передние тормозные колодки на Рено Логан от задних колодок отличаются большими размерами и конструкцией (что обусловлено большими нагрузками на переднюю ось автомобиля).

Замена колодок Рено Логан: что нужно знать

Тормозные колодки  требуют к себе внимания, их необходимо вовремя менять и следить за техническим состоянием. Износившиеся  детали перестанут выполнять свои функции, а это не только сбой в работе автомобиля, но и возникновение разных аварийных ситуаций. Более того, изношенные колодки выводят из строя тормозные диски или барабаны.

Замена колодок входит в перечень ТО автомобиля. Сроки замены указаны в  технической документации автомобиля, где завод-производитель указывает минимальную толщину фрикционных накладок, при которых еще может эксплуатироваться автомобиль.

Однако не всегда сроки замены совпадают с изношенностью фрикционных накладок, поскольку есть еще эксплуатационные и  климатические условия. Как правило, замена колодок Рено является плановой процедурой, которую обычно выполняют не реже 1 раза в два года или каждые 25-30 тыс. км пробега (для передних колодок) и не реже 1 раза в 3-4 года для задних (около 40 тыс. км. пробега).

• Также замена тормозных колодок Рено Логан нужна тогда, когда замечены признаки износа. Замена передних и/или замена задних тормозных колодок Рено Логан необходима при появлении малейших признаков (посторонние звуки при нажатии на педаль тормоза, снижение эффективности торможения, рывки при торможении и т.д.)

В общем, на износ задних либо передних тормозных колодок могут указывать такие признаки:

• появление сигнала с датчика износа;
• механическое повреждение или неравномерный износ деталей;
• повышение усилия на педали и увеличение тормозного пути;
• увеличение хода педали тормоза и т.д.

В любом случае, на Логан замена задних тормозных колодок или передних не является сложной процедурой, однако требуется учитывать ряд нюансов. Прежде всего, важно подобрать подходящие колодки.

Прежде всего, покупать передние или задние колодки Рено Логан необходимо в полном комплекте (все задние или все передние). Колодки должны соответствовать всем рекомендациям завода-изготовителя. К выбору нужно подойти со всей ответственностью, поскольку от качества установленных колодок зависит безопасность водителя и его пассажиров.

Некоторые рекомендации по выбору колодок:

• использование оригинальных, рекомендованных автопроизводителем тормозных колодок;
• при подборе аналогов лучше отдавать предпочтение известным брендам;
• поверхность фрикционных накладок должна быть ровной, с равномерно распределенными вкраплениями;
• хорошо, когда на колодках отмечено присутствие штампов либо производственных отметок, указаны спецификации колодок и т.д.

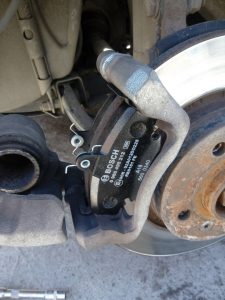

Как поменять передние колодки Рено Логан

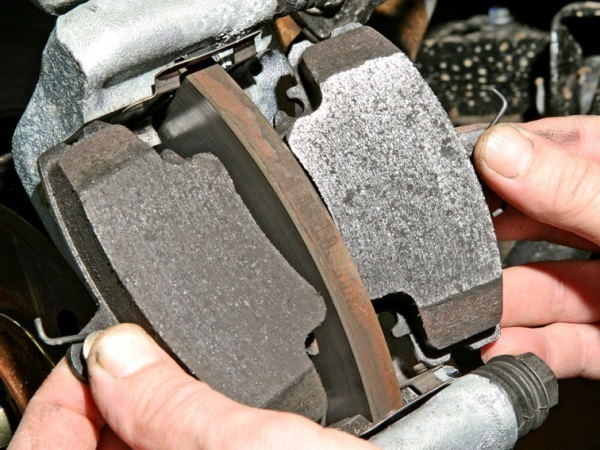

Итак, замена передних колодок Рено Логан необходима в случае, когда общая толщина составляет 6 мм, на колодке тормозной системы появились следы замасливания, при осмотре были обнаружены трещины, борозды и другие дефекты.

Замена передних колодок на Логане:

• при необходимости, выкачать из бачка немного тормозной жидкости (если уровень на отметке максимум);
• провести демонтаж переднего колеса;
• переместить поршень внутрь цилиндра посредством отвертки с широким жалом, вставив ее в отверстие суппорта и упершись между суппортом и основанием, сместить скобу;
• ключом на «13» скрутить крепежный болт скобы, удерживающей ее на направляющем пальце, ключом на «17» зафиксировать от прокручивания;

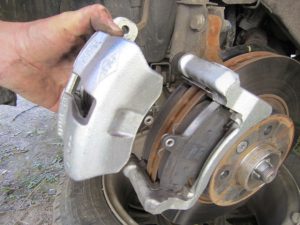

  Подняв скобу, снять тормозную колодку с направляющей, демонтировав с колодок пару пружинных скоб, щеткой очистить поверхность  от грязи и ржавчины.

• проверив чехлы направляющих, начать установку новых колодок, при необходимости поврежденные чехлы заменить;
• демонтаж пальца из отверстия колодки с последующей заменой резинового кожуха;
• вложить небольшое количество смазывающего состава в проемы направляющих тормозной колодки;
• монтаж пальца, постановка новых изделий в направляющие и отпускание скобы (если часть поршня не дает поставить суппорт, необходимо поднять скобу и раздвижными плоскогубцами утопить поршень);
• выжать тормоз несколько раз для принятия передней колодкой необходимой позиции;
• повторить все процедуры на другом колесе, так как принцип замены передней тормозной колодки второго колеса аналогичен.

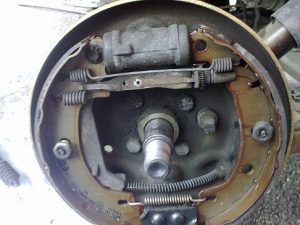

Рено Логан: замена задних тормозных колодок

Замена задних колодок необходима в том случае, когда произошло отслоение накладок или на поверхности появились трещины и царапины, толщина фрикционных накладок предельно снизилась ниже допустимой нормы.

Общий порядок действий по замене задних колодок:

• при помощи отвертки, поддев колпак, закрывающий ступицу, демонтировать его;
• используя головку на «30» скрутить гайку подшипника, демонтировать заднее колесо, зафиксировав автомобиль на опорной стойке, опустить ручной тормоз;
• демонтировать барабан в комплексе с подшипниками, очистить детали тормозной системы от загрязнений;
• используя плоскогубцы, отбросить нижний край регулирующей пружины для ее демонтажа;
• снять рычаг, регулирующий зазоры, отверткой вывести стяжную пружинку из зацепления с последующим ее демонтажем;
• плоскогубцами повернуть чашку пружины стойки колодки до момента совпадения паза чашки и стоечного хвостика;

  Рекомендуем также прочитать статью о том, нужно ли прокачивать тормоза после замены колодок. Из этой статьи вы узнаете, когда и почему нужна прокачка тормозов после замены колодок, а также на какие нюансы следует обращать внимание.

• провести демонтаж чашки и пружины и достать стойку;
• демонтировать саму стойку задней колодки и убрав в сторону верхний край передней колодки, достать распорную планку;
• отбросить стягивающую пружину ручника, закрепленную на рычаге задней колодки, снять наконечник тросика ручника, зафиксированного на рычаге колодки;
• провести демонтаж изношенной колодки, вычистить резьбовое соединение храповой гайки и наконечника, нанести небольшой объем смазывающего материала;
• на другом колесе производится установка новой колодки и осуществляется повторение всех действий по установке;

Поставив задние колодки, необходимо сделать несколько нажатий на педаль тормоза для обеспечения того, чтобы колодки заняли правильную позицию. Завершающим этапом становится необходимость провести регулировку тормозных барабанов и ручника. Также добавим, что после монтажа колодок важно не забыть поставить на место узел автоматического регулирования зазора.

Что в итоге

С учетом приведенной выше информации становится понятно, что своевременное обслуживание и качественно проведенные ремонтные работы по замене тормозных колодок позволяют получить максимальную эффективность тормозной системы автомобиля.

При этом важно не только вовремя менять, но и правильно подбирать тормозные колодки, так как от их качества напрямую зависит безопасность и комфорт. Напоследок отметим, что за состоянием колодок нужно постоянно следить, так как критический износ фрикционных накладок приведет к тому, что тормоза ухудшатся, и колодка начнет повреждать тормозные диски и барабаны.

Рекомендуем также прочитать статью о том, почему педаль тормоза стала твердой или мягкой. Из этой статьи вы узнаете об основных причинах, по которым меняется жесткость педали тормоза, а также о способах диагностики и ремонта подобных неисправностей.

Чтобы этого не произошло, водитель должен обращать внимание на основные и косвенные признаки износа (например, скрип или скрежет тормозных колодок), вибрации при торможении, уводы автомобиля от прямолинейного движения и т.п. Если такие признаки проявились, замена колодок зачастую позволяет решить имеющиеся проблемы.
